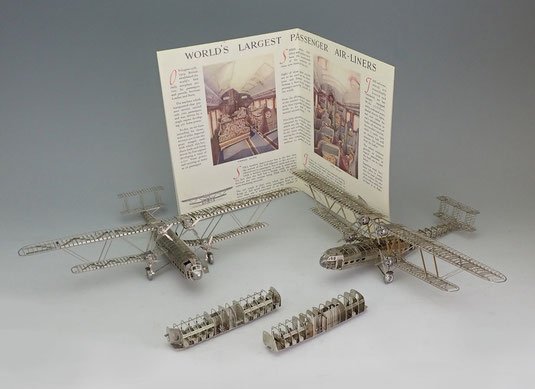

ハンドレページHP42 Wタイプ、Eタイプ 両方の試作に成功しました。量産に入ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ia085ea47ea70327e/version/1707430512/image.jpg)

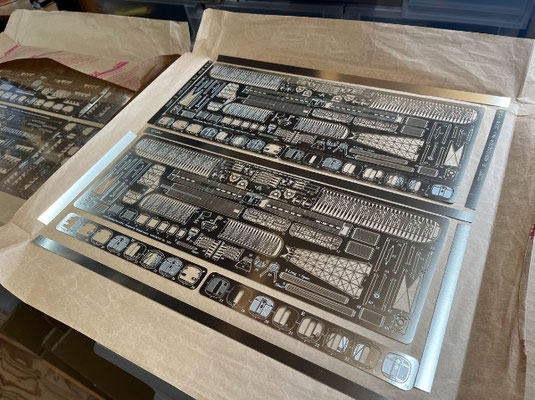

試作品が提携工場から送られてきました。ハンドレページはもう10回は設計変更を繰り返しています。はまり具合の修正、パーツ形状そのものの変更、新パーツ追加、単純ミス、、、など、製品になるまではミスの繰り返しです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i933e4e996df4c277/version/1707430512/image.jpg)

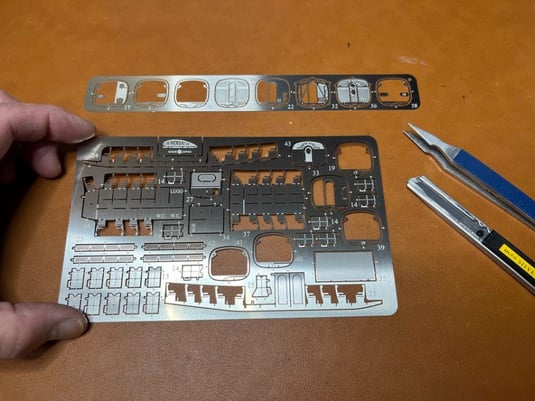

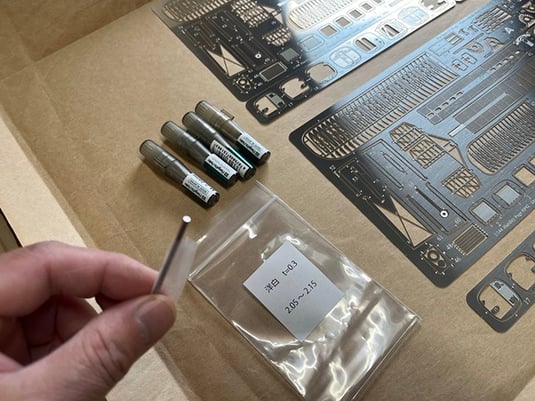

金属を液体で溶かすフォトエッチング法。まずやるべきは、正確に溶けているか確かめることです。ピンゲージというジグを使います。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ic2800cc1517bcdc8/version/1707430512/image.jpg)

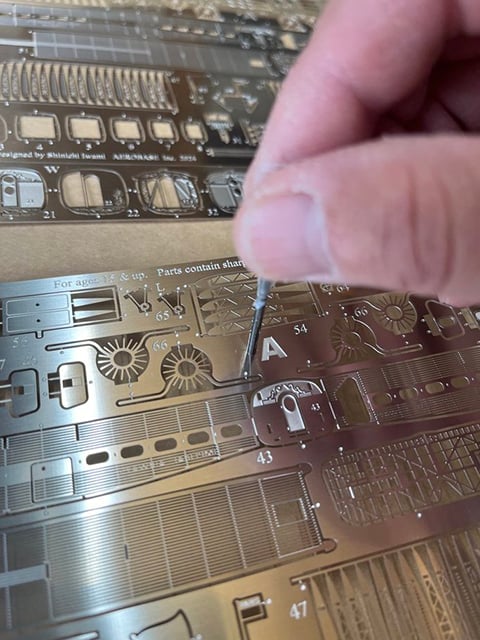

設計データで2mm径の穴を設けておきます。そこにピンゲージを差し込みます。当社製品のパーツわくには必ずこの穴がついています(1作目のA001フォッカーDr.1を除く)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i8e20aa7238daf911/version/1707430512/image.jpg)

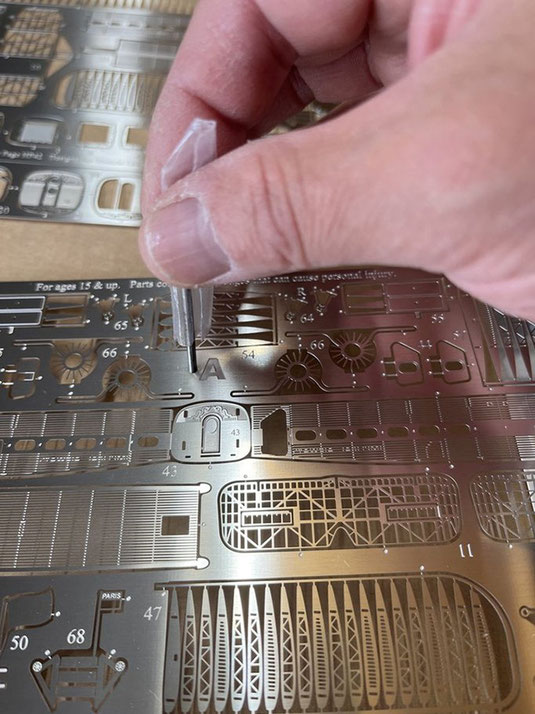

提携工場との約束で、2mm穴が2.05~2.15mmに収まっていればOKということになります(0.3mm厚の洋白の場合)
画像は2.05mmのピンゲージがはまっているところ。エッチング不足がないということです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i5d14a715d8ea1a1e/version/1707430512/image.jpg)
こちらは2.16mmピンゲージが、はまらないことを確認しているところです。これがはまってしまうと、エッチングのし過ぎということになりす。この範囲に収まらない試作品では、はまり具合を検証できません。エッチング不足の場合ははまりませんので、組み立て検証すらできません。この場合は工場側のミスとなりますが、やり直してもらうのにさらに1週間ほどかかります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i7b45d2e7ddf58607/version/1707430512/image.jpg)
さて!
いよいよ組み立てていきましょう。設計はイラストレーター2024で行っています。パーツに間違いを見つけると、すぐにデータを修正します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i06654d6507c3e416/version/1707430512/image.jpg)

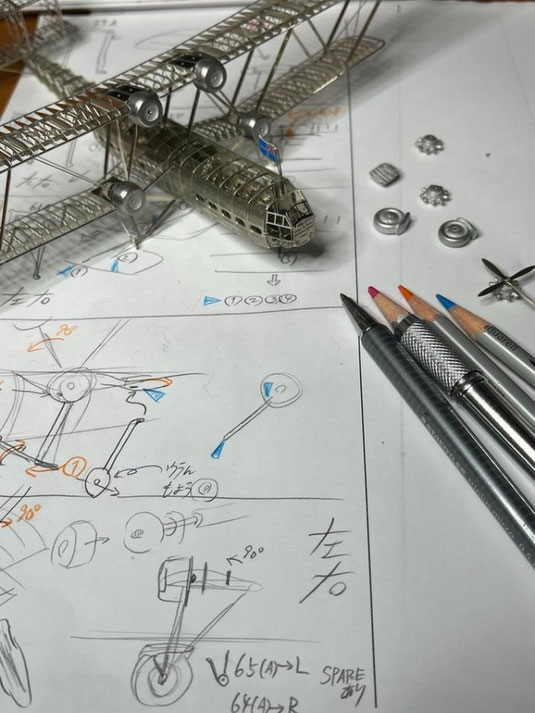

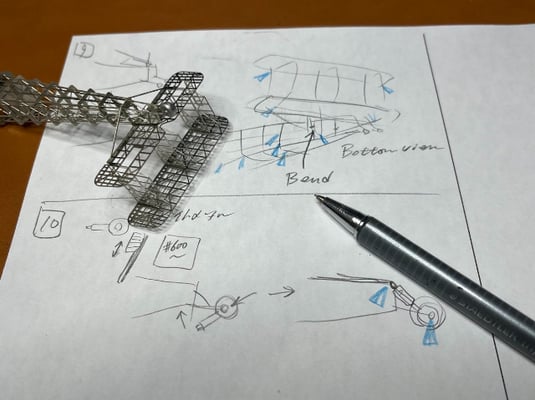

今回はほぼ最終形の試作品ですので、組立説明図も描いておきます。説明図の用紙サイズは、商品パッケージの大きさに合わせて決めます。そこにどうレイアウトするか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/icab680531672ee95/version/1707430512/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ib0341b535f27caf4/version/1707430512/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ifc20bf41dff5abd0/version/1707430513/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i05ac6162b19abadb/version/1707430513/image.jpg)
4色印刷を活かして、曲げるところは赤、瞬間接着剤は青で表します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i7dad6ef27e4be885/version/1707430513/image.jpg)
検証終わり!

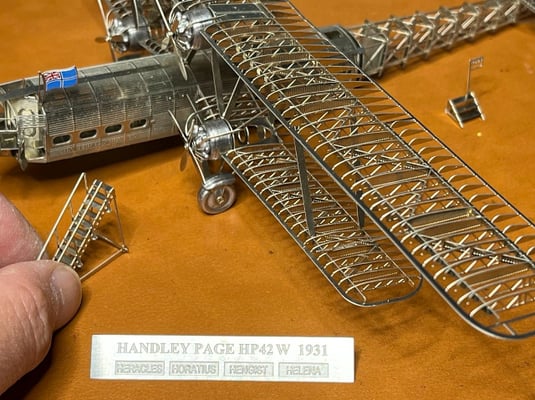

新たに加えたパイロット用タラップ(Eタイプにのみ付属)は2度目の試作ですが、こちらも成功です。何をもって成功かと言いますと、まず形状、はまり具合はもちろんですが、難易度が適当かどうかも大事です。ハンドレページHP42のお客様はかなり模型に慣れてらっしゃるということを前提に、むずかしさのハードルを上げています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i6e1c7ea866e93bf9/version/1707430513/image.jpg)

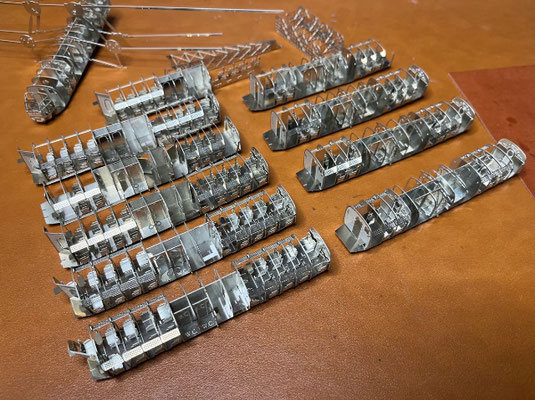

内部構造キットも量産OKとなりました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i837ed5b77056211a/version/1707430513/image.jpg)
画像はここ2か月分の失敗パーツ。実際はこの4倍くらい。ハンドレページHP42の開発は2019年末にいったん終了していました。予約を取り始めたとたん、コロナとなり、海外発送ができなくなりました。そこで2020年5月に急遽、国内向けに陸軍赤とんぼを開発・販売したのでした。結果的によかったと思えるほど、今回の設計は発展しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ia7a586e38650a461/version/1707430513/image.jpg)

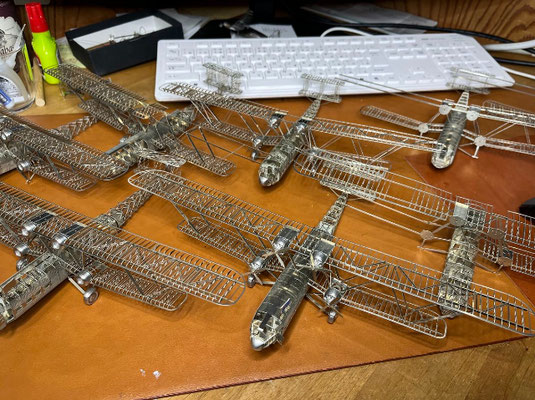

試作品を使って30機は組み立てました。まったくはまらない箇所もあり、極薄のヤスリでミゾを広げながらの検証などありました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/ic79a3fa247d310c9/version/1707430513/image.jpg)
機体とは別に内部構造モデルを仕立てるアイデアは2019年版にはありませんでした。これは楽しいキットになりますよ。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=535x1024:format=jpg/path/s283faded1d87cff3/image/i3b14ab48152093ba/version/1707430513/image.jpg)
というわけで、量産Goとなりました。今回は数量が多く、工場側のスケジュールとの擦り合わせ中です。
