エアロベース A006 玉虫型飛行器をつくっていきましょう。
これから作る方へのヒントになりますが、
ネタばれ要素が強いのでご注意!
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i290b4af75e92bede/version/1608409097/image.jpg)

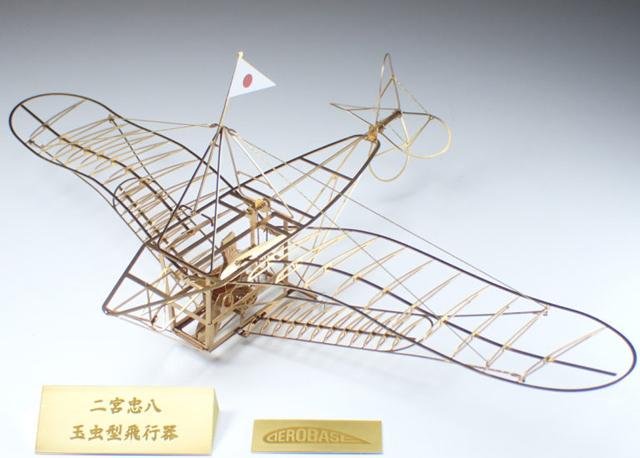

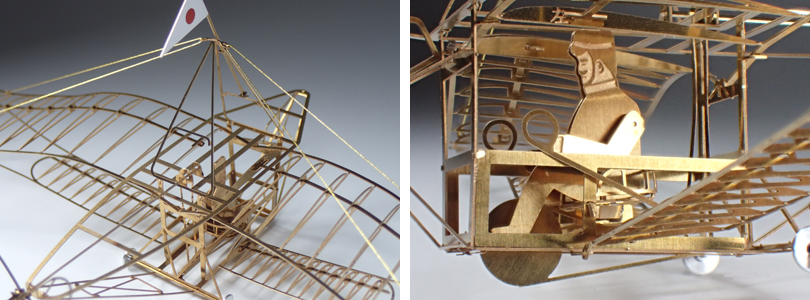

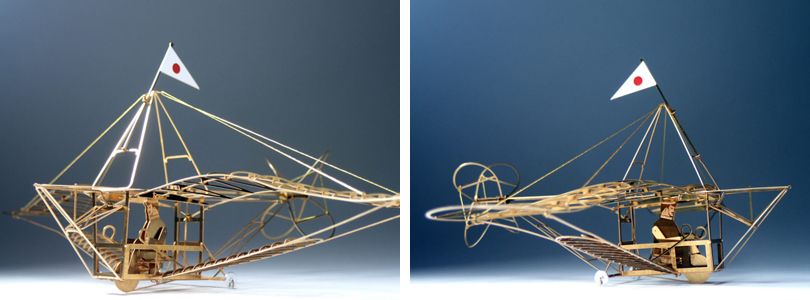

まず全体像。翼幅は20cmを越えます。
エアロベースのモデルの中でもボリュームのある機体です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/ia7178f4e591d2e96/version/1608412488/image.jpg)

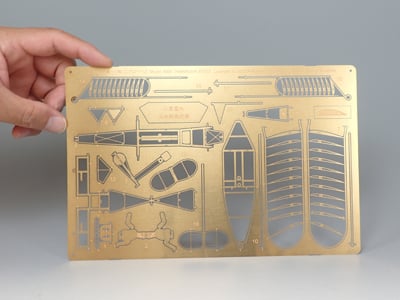

真鍮エッチングパーツ。03mm厚です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i7c2b15092a756693/version/1608412488/image.jpg)

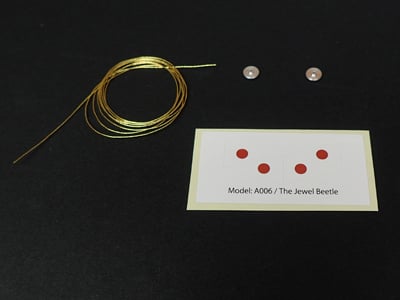

付属品。金色の糸・アルミ製の車輪・日の丸シール。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i925a4665f3190a7a/version/1608412488/image.jpg)

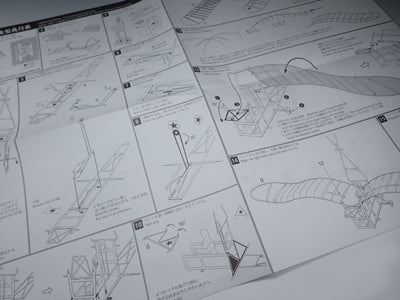

説明図は日本語と英語の2か国語表記。
海外の飛行機マニアへのプレゼントにも最適です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i5f0ceb32b61b4961/version/1608412489/image.jpg)

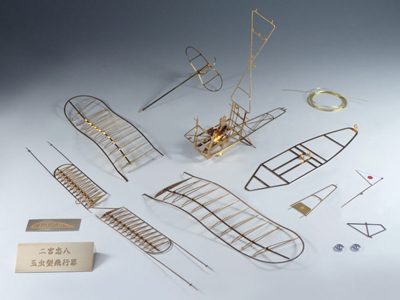

それぞれの部位を組み立てたところ。
大型モデルですが、パーツ点数はたったの24点+糸。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i6ad7e102366cca73/version/1608412489/image.jpg)

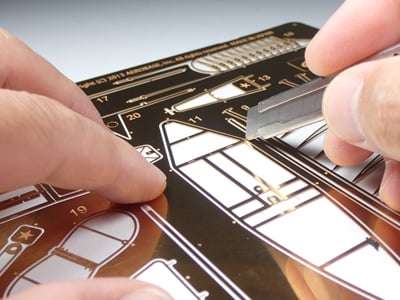

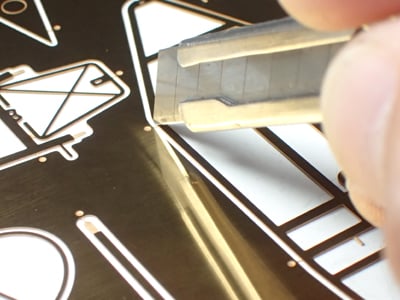

パーツの切り離しはごく普通のカッターナイフでOK。
デザインナイフ等は尖りすぎなので、不向きです。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i01cca83c22341904/version/1608412489/image.jpg)
切り離す細い線がどこにあるのか見づらいので、
丸い目印をつけています。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i7067f868be2d6a3b/version/1608412489/image.jpg)

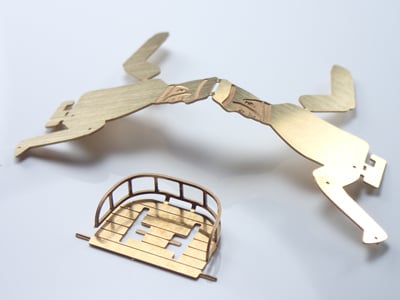

紙ずもうではありませんよ。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i7e1e9e78c8027607/version/1608412489/image.jpg)

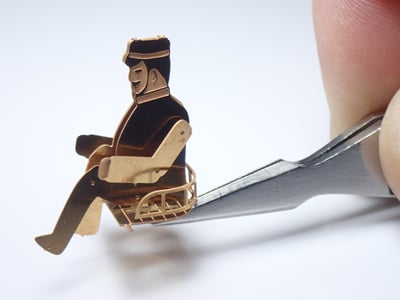

パイロットのできあがりです。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/idbc4ca05b4143a60/version/1608412489/image.jpg)

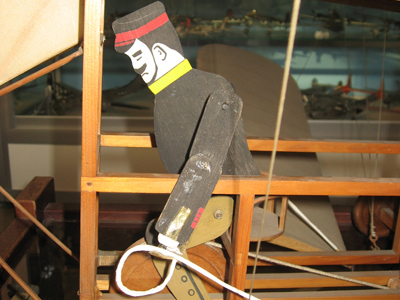

平たいのは、飛行神社の模型を再現しているからなのです。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i6919a10515eb7697/version/1608412886/image.jpg)

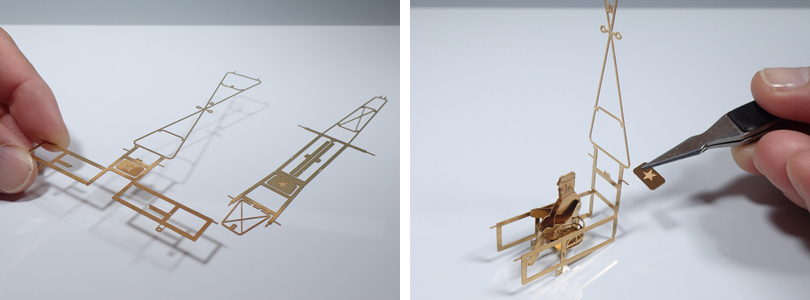

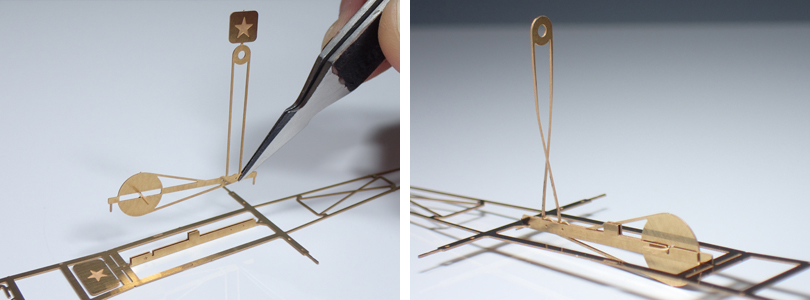

たった2個のパーツを折るだけで胴体の基礎ができます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i97665815b980b3d0/version/1608412970/image.jpg)
動力伝達チェーン(縄)をひねっておきます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i8875deefd913d306/version/1608412489/image.jpg)

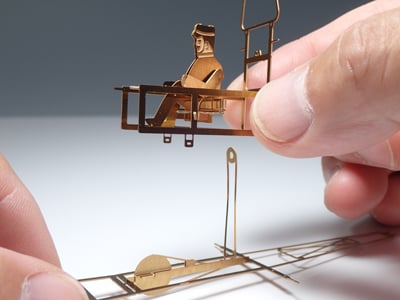

操縦席をはめ込んで、基礎部分が完成。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i57d306be5e78f959/version/1608412489/image.jpg)

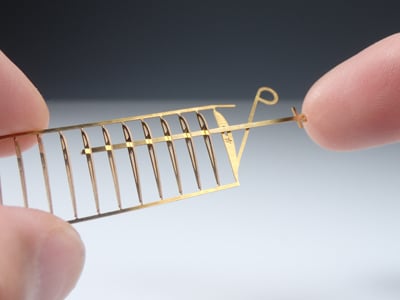

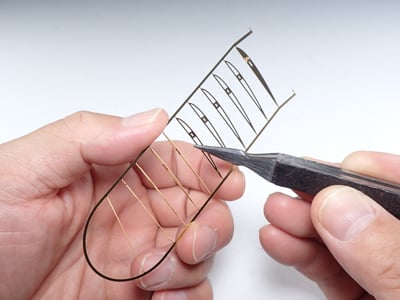

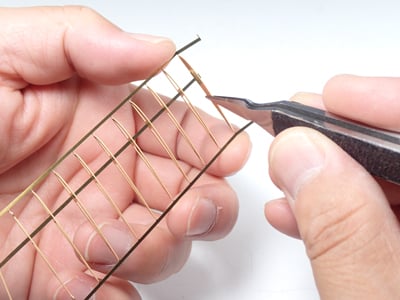

主翼はエアロベース特製のリブひねり。
簡単に立体的な翼型ができます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/if2bb086da4c846a9/version/1608412489/image.jpg)

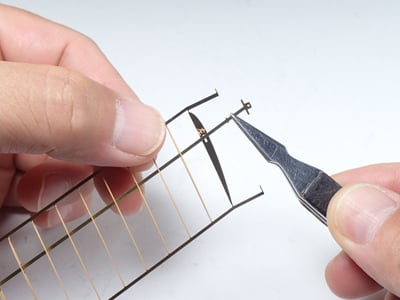

ケタをはめ込んでいきます。
最後のリブはまだ立てていませんね。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i5f1283faee3916c9/version/1608412489/image.jpg)
最後のリブがケタの抜け防止になるのです!
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i28168de91352c493/version/1608412489/image.jpg)

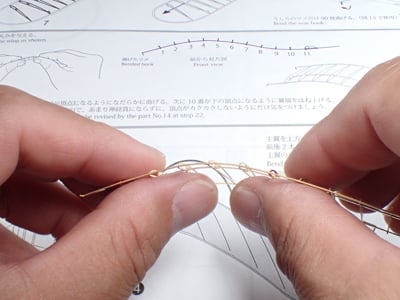

図をみながら、主翼をわん曲させます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/id7709b0125156083/version/1608412489/image.jpg)

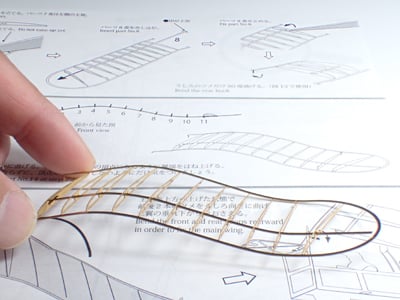

こんな感じ。
とりあえずむずかしく考えないで、適当にかっこよく曲げてください。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i472968967c699a8b/version/1608412489/image.jpg)

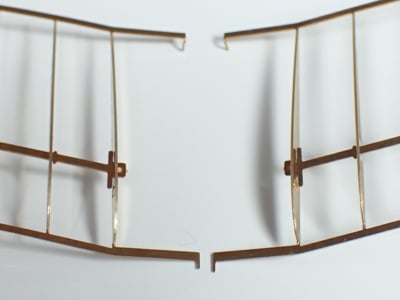

左右の主翼。
よ~く見ると、前フチ(リーディングエッジ)のツメの長さが違いますね。
長いほうのツメが左翼です。右翼より先に胴体に取り付けます。
この差がなければ組み立てられません。
これを思いつくまで、何度も試作を繰り返しました。

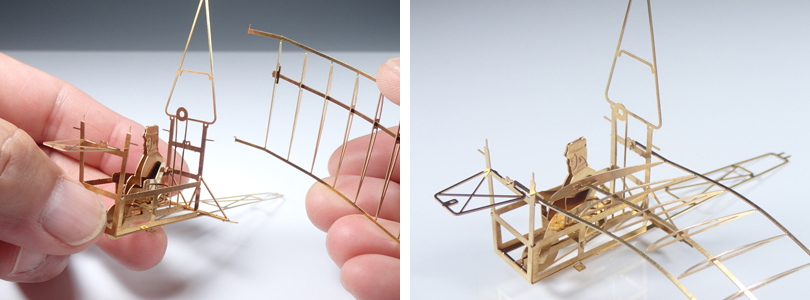

![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/ie0c3ada3f2d9016b/version/1608412253/image.jpg)
後フチ(トレーリングエッジ)からはめ込みます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i27570de6c0f62af2/version/1608412489/image.jpg)

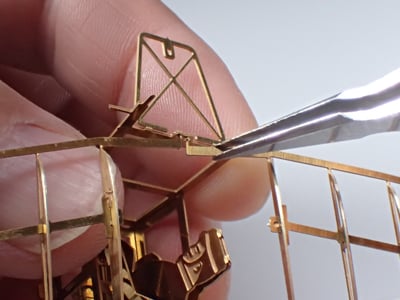

右翼のツメをはめます。
ここで、先につけた左翼のツメが同じか短いと、胴体を開いた際に抜けてしまいます。なので、あとで取り付ける右翼のツメを短くしていたのですね。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i45af326838f879dd/version/1608412490/image.jpg)
ここで、先につけた左翼のツメが同じか短いと、胴体を開いた際に抜けてしまいます。なので、あとで取り付ける右翼のツメを短くしていたのですね。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i7544e374863621d8/version/1608412490/image.jpg)

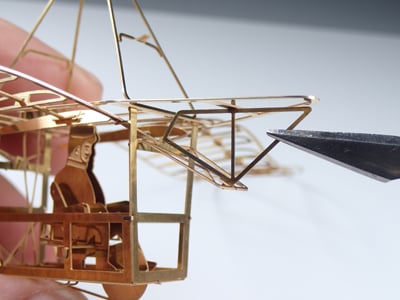

方向舵(?)は可動式です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i3125123d5c158da4/version/1608412490/image.jpg)
下翼。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i89e6bd9e99303ae5/version/1608412351/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/ifa86e9bbbaad4648/version/1608412490/image.jpg)

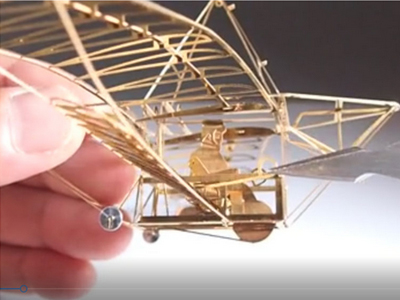

玉虫型飛行器の下翼が動く。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i73f5f86d1947b3c2/version/1608412490/image.jpg)

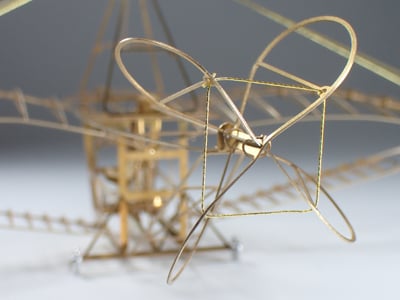

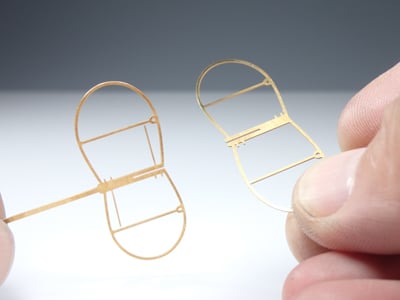

プロペラの組み立て。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i50758ebbe52c4f0c/version/1608412490/image.jpg)

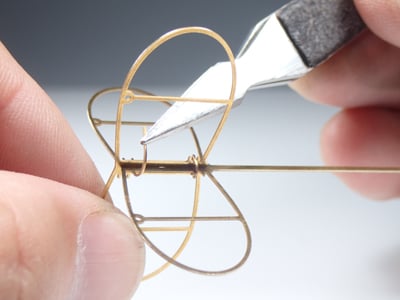

接着剤不要にするために、細い線を巻いてとめていきますが、
合わせ目に瞬間接着剤を流し込んでとめてしまっても良いです。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i78e2d3a1ac3e089c/version/1608412490/image.jpg)
ひねります。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i40f900fe100f1329/version/1608412490/image.jpg)
金色の糸を張ったところ。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/if82d36cfd62a91c0/version/1608412490/image.jpg)

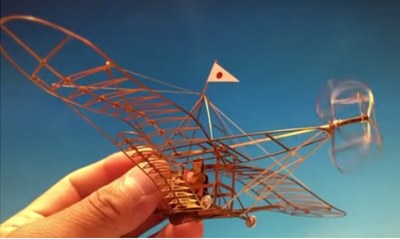

ふ~っと息をかければプロペラが回転します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i601bb9bc96fbc0ba/version/1608412490/image.jpg)

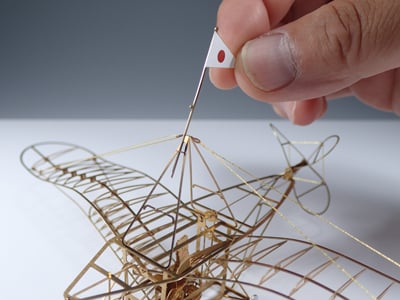

エッチングパーツに日の丸シールを貼ります。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/ic081b55291a22aa7/version/1608411482/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/i51e15f68d58032ff/version/1608411590/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s283faded1d87cff3/image/id15bfee3b10b41aa/version/1608411962/image.jpg)

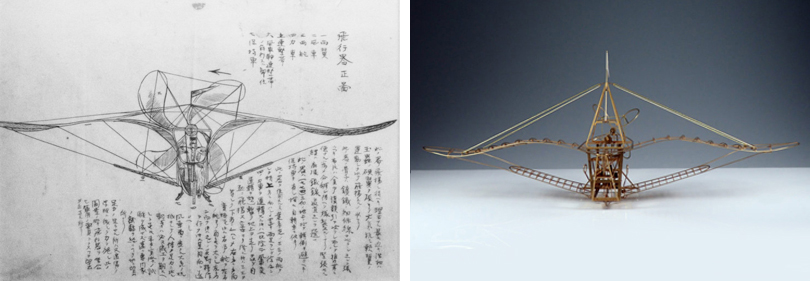

二宮忠八が描いた図面のように撮影しました。
パーツ点数は少ないですが、
もしかしたらエアロベースの製品中、最高に頭を悩ませた設計だったかもしれません。
実は試作の段階で、2度、和歌山市でワークショップを開き、参加者の様子を観察して
改良点を探ったのでした。やはり主翼の取り付けで皆さん、困っておられましたので、
上記の手法を思いついたのです。
ぜひ、作っていただきたい一品です。
